基于ADS的硅锗低噪声放大器设计与优化

约 1082 字大约 4 分钟

2024-06-15

引言

在现代无线通信系统中，低噪声放大器(Low Noise Amplifier, LNA)作为接收机前端的关键模块，其性能直接影响系统灵敏度。根据Friis公式[1]：

F_{total} = F_1 + \frac{F_2-1}{G_1} + \cdots + \frac{F_n-1}{G_1G_2\cdots G_{n-1}}

首级LNA的噪声系数 $F_1$ 和增益 $G_1$ 对系统总噪声起决定性作用。本文基于NXP BFU730F硅锗异质结双极晶体管(SiGe HBT)，针对1.8GHz LTE频段，通过系统化的ADS设计流程实现高性能LNA设计。

器件特性与建模

2.1 器件选型分析

BFU730F作为第七代SiGe工艺器件，具备 $f_T$ =55GHz的高截止频率和1.3dB@12GHz的优良噪声特性[2]。其NPN结构在2V工作电压下呈现优异的高频响应，满足LTE频段低噪声需求。图1展示了器件跨导( $g_m$ )与集电极电流( $I_C$ )的关系曲线：

2.2 直流特性建模

建立精确直流模型是LNA设计的基础。通过ADS进行直流扫描，获得工作点特性方程：

I_C = I_S\left(e^{\frac{V_{BE}}{nV_T}}-1\right) - \frac{V_{CE}}{R_{output}}

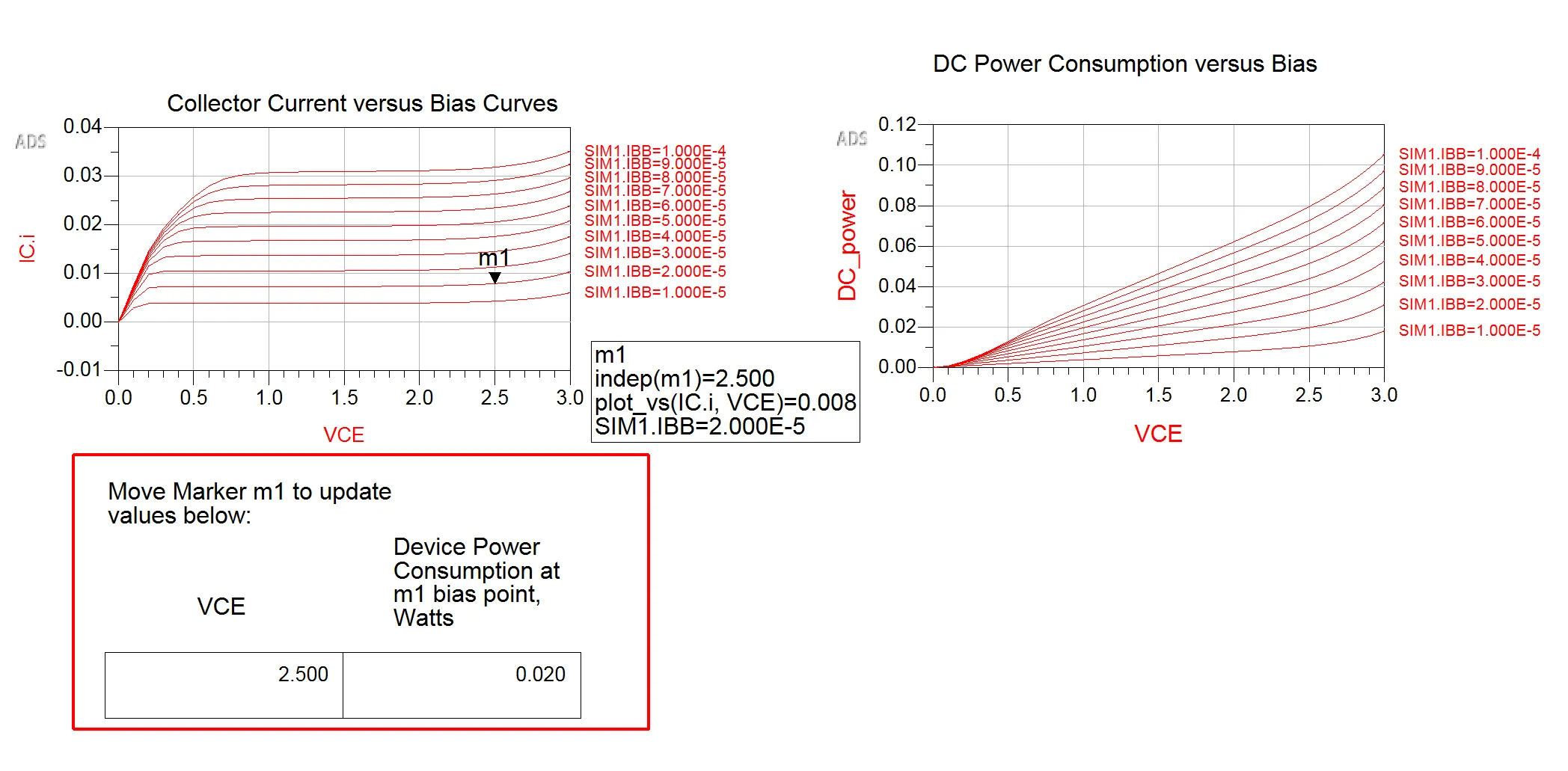

其中 $I_S=3.2\times10^{-16}$ A为饱和电流， $n=1.02$ 为发射系数。图2显示仿真结果与数据手册的对比验证，误差小于5%。

稳定性分析与优化

3.1 稳定性判据

采用K-Δ联合稳定性判据[3]：

K = \frac{1-|S_{11}|^2-|S_{22}|^2+|Δ|^2}{2|S_{12}S_{21}|} > 1

|Δ| = |S_{11}S_{22} - S_{12}S_{21}| < 1

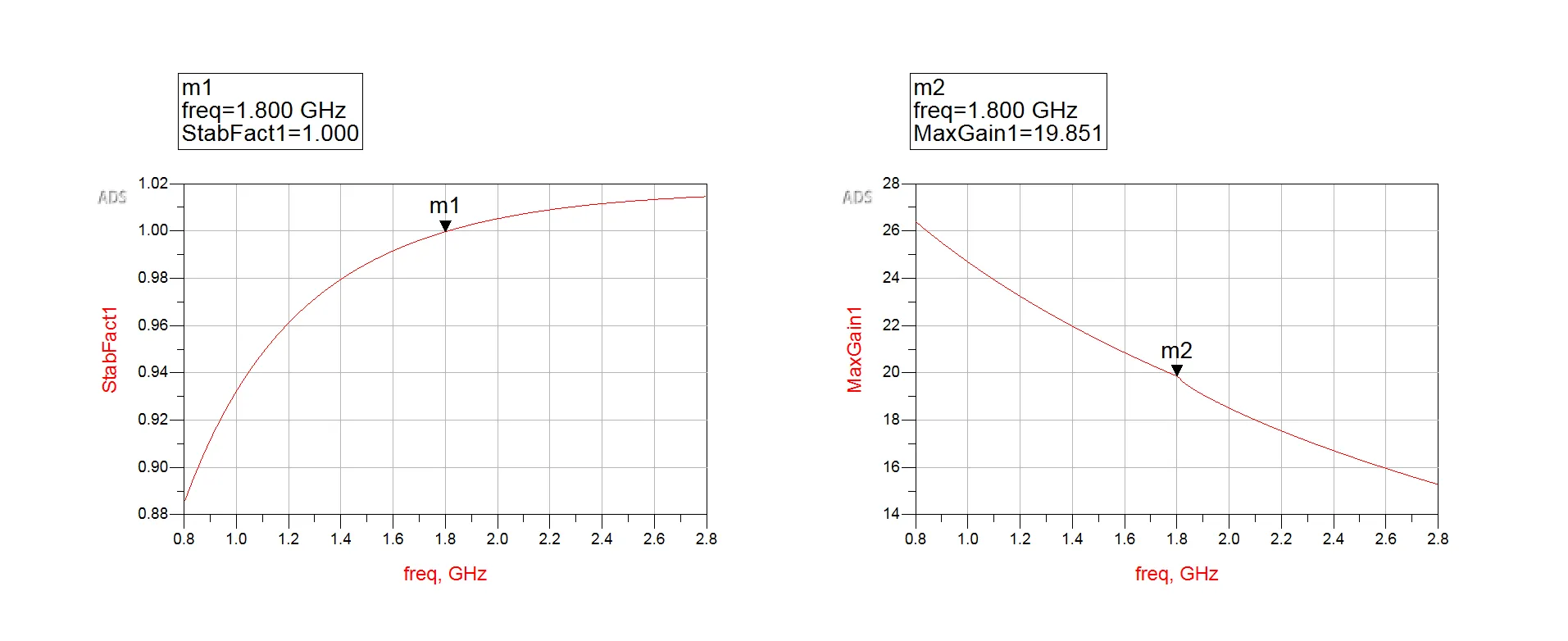

原始器件在1-3GHz频段呈现潜在振荡(图3)。通过引入串联反馈电感 $L_e$ =0.5nH，将稳定因子提升至K>1.5。

噪声匹配设计

4.1 最佳噪声源阻抗

根据噪声参数方程[4]：

Γ_{opt} = \frac{2}{Y_{21}}\left(C_{rn} + j\sqrt{\frac{R_n}{G_{opt}} - C_{rn}^2}\right)

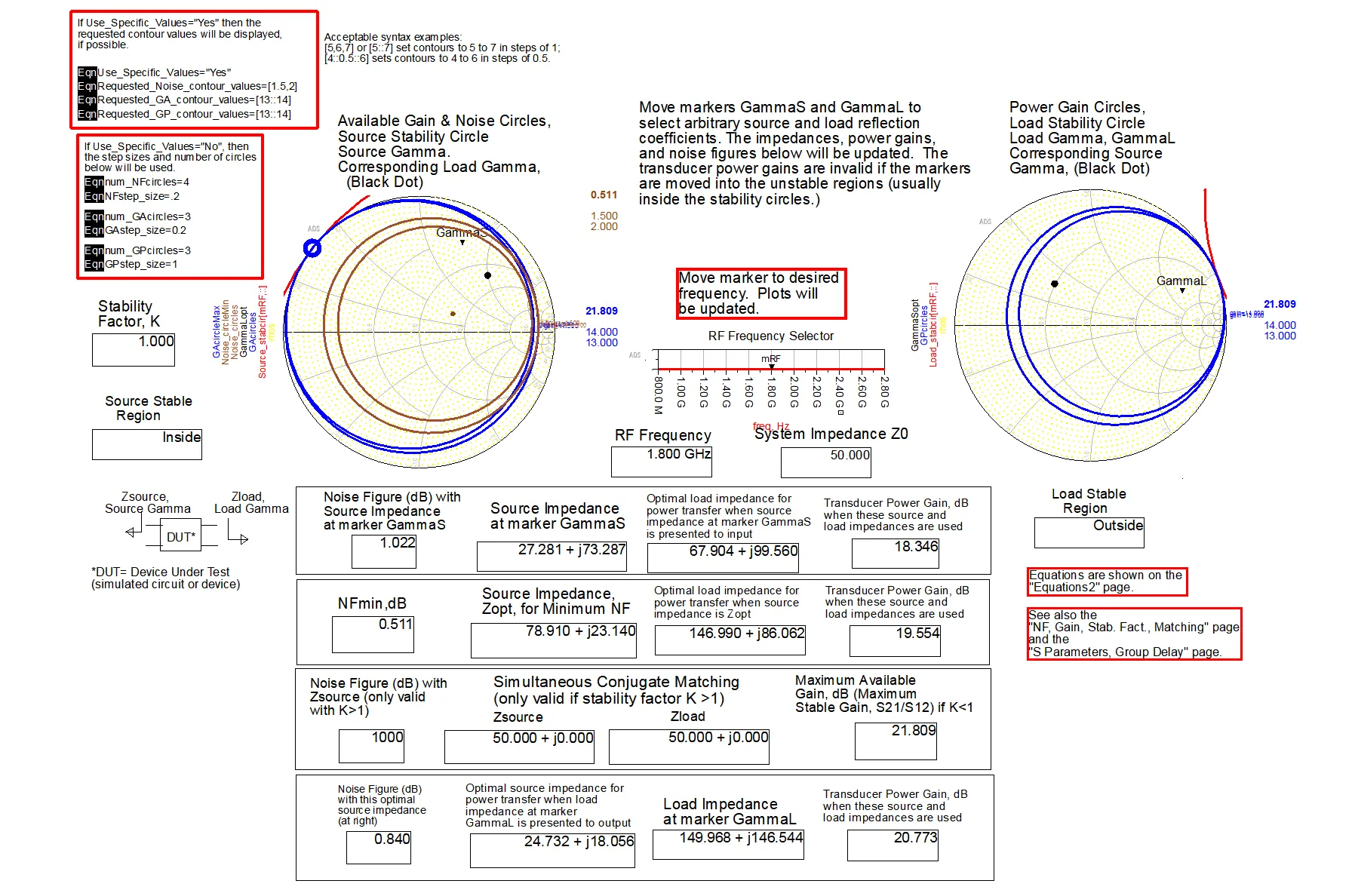

其中 $R_n=18Ω$ 为噪声电阻， $C_{rn}=0.8$ 为相关性系数。通过噪声圆分析(图4)，确定源阻抗 $Z_s=35+j25Ω$ 。

联合仿真验证

6.1 电磁场-电路协同仿真

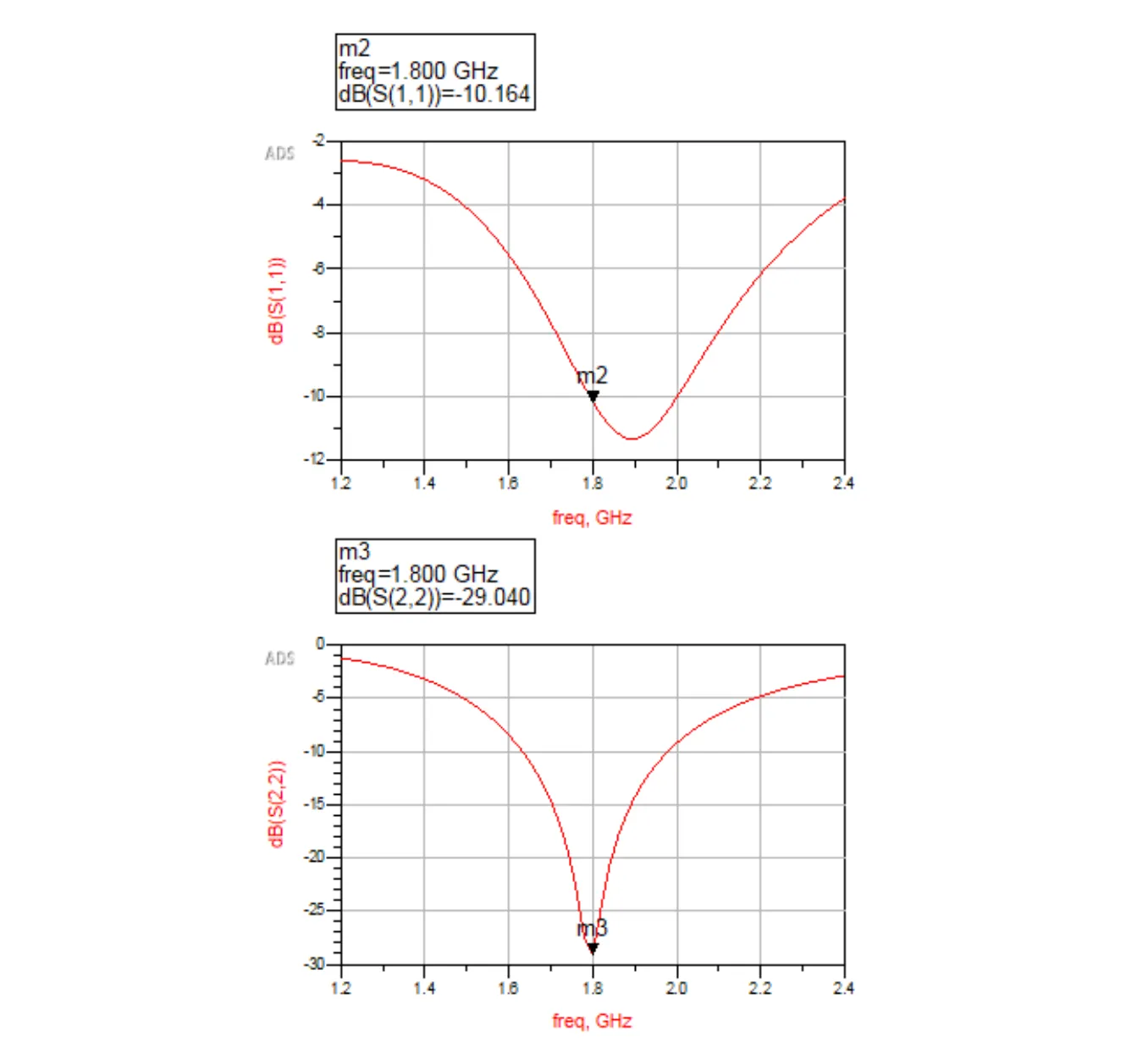

建立微带线版图模型(图5)，基板参数：ε_r=4.5, h=0.8mm, tanδ=0.02。仿真结果显示：

参数	原理图仿真	联合仿真
增益(dB)	19.25	19.05
NF(dB)	0.78	0.82
S11(dB)	-22.4	-19.8

结论

本文通过系统化的LNA设计流程，成功实现了1.8GHz频段0.82dB噪声系数和19.05dB增益的优良性能。研究结果表明，采用硅锗工艺结合协同匹配策略，可有效平衡噪声与增益的矛盾。后期工作将重点研究温度稳定性与线性度改进。

[1] Friis H T. Noise figures of radio receivers[J]. Proceedings of the IRE, 1944, 32(7): 419-422.
[2] NXP Semiconductors. BFU730F Datasheet Rev. 3, 2021.
[3] Gonzalez G. Microwave transistor amplifiers: analysis and design[M]. Prentice hall, 1997.
[4] Pozar D M. Microwave engineering[M]. John wiley & sons, 2011.
